PROJEKTILI

AIM-120
AIM-120 je raketa srednjeg dometa, vazduh-vazduh, razvijena od strane
Amerike i nekoliko NATO zemalja.
Konstruktor Hughes/Raytheon
Duzina 3.6 m
Raspon krila 53.3 cm
Brzina Supersonicna
U upotrebi od septembra 1991.
Cena $386,000
Avioni koji koriste ovu raketu su:
F-14D, F/A-18, F-15, F-16, Harrier i Tornado

AIM-54 Phoenix
Raketa vazduh-vazduh velikog dometa. F-14 moze da ponese maksimalno 6 raketa.
Ova raketa je jedina avionska raketa mornarickog vazduhoplovstva Sjedinjenih Drzava.
Konstruktor Hughes Aircraft Co. and Raytheon Co.
Duzina 3,9 m
Raspon krila 0,9 m
Domet 184 km
Brzina 4 800km/h
U upotrebi od 1974.
Cena $477,131


AIM-9 Sidewinder

AIM-9 je raketa toplotnog navodjenja, malog dometa, vazduh-vazduh i koriste je lovci.
Ova raketa je verovatno najvise eksploatisana raketa tipa vazduh-vazduh, jer se koristi u 27 zemalja ukljucujuci (naravno) i SAD. Prototip je uspesno ispaljen jos 1953. i zvao se AIM-9A. 1956. model B je usao u upotrebu. Varijanta rakete AIM-9L je donla modifikaciju u napadu iz svih uglova, a danas je u upotrebi model M koji nam je doneo poboljsanja u vidu boljeg pronalazenja ciljeva.
Konstruktor Raytheon Co.; Ford Aerospace and Communications Corp.; Loral
Duzina 2,89m
Raspon krila 0,89
Brzina supersonicna
Domet 16km
Cena $41,300






















MANEVRI

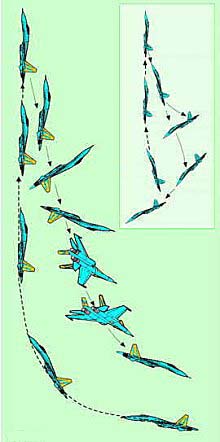

Zvono

Manevar "zvono" zapocinje vertikalnim penjanjem, pri cemu se brzina aviona rapidno smanjuje do nule u najvišoj tacki. Koristeci mogucnost usmeravanja mlaznika pilot tu poziciju zadržava 2 do 4 sekunde, tada pocinje sa prevrtanjem na leda pri cemu se nos aviona dovodi u skoro vertikalan položaj, a zatim obrce oko uzdužne ose, ubrzava i priprema za sledeci manevar. Prema mišljenju americkog test-pilota Skipa Holma ovakve vrste manevara bi mogle biti upotrebljive za napade na „stelt" avione na rastojanjima manjim od 10 kilometara. Holm, koji je kao test-pilot firme Lokid, imao priliku da leti i na Su-27 smatra, ukoliko bi konvencionalni lovacki avion otkrio „stelt" avion na malom rastojanju prilaženjem pod uglom od 45 stepeni ili pod vecim uglom, napadac bi primenom manevra „zvono" brzo mogao da usmeri svoj avion i da zauzme povoljnu poziciju bez gubljenja cilja iz vidokruga.

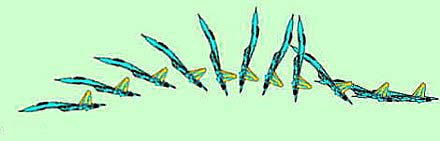

Kobra

"Kobra" je manevar koji ima mnogo vece znacenje i sastoji se od naglog propinjanja iz horizontalnog leta do napadnog ugla od skoro 120 stepeni. Pilot zadržava avion u tom položaju, tako da pri tome ne gubi visinu. Brzina aviona se rapidno smanjuje, a sistem za upravljanje i aktivne upravljacke površine omogucuju pilotu da avion vrati u horizontalan položaj. Ovaj manevar naglo smanjuje brzinu aviona i dozvoljava napad na avione tipa F-22 i F-117 na bliskom rastojanju, ukoliko oni naprave grešku prilikom manevrisanja(?!).

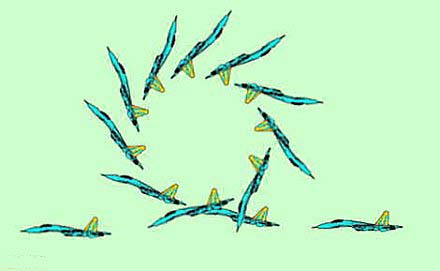

Super Kobra

"Super kobra" ili "kulbit" je novi manevar , sastavljen od elemenata „kobre", prevrtanja oko uzdužne ravni aviona i petlje s izuzetno malim radijusom. Prilikom ovog manevra povecanje visine je minimalno, a brzina aviona naglo opada kako napadni ugao dostiže vrednost do 90 stepeni. Pri dostizanju brzine manje od 80 km/h avion se obrce na leda, a nos aviona „propada" ka horizontalnom položaju. Brzina aviona ponovno pocinje da se povecava, pilot dovodi avion u horizontalan položaj i ubrzava u istom pravcu u kojem je i zapoceo manevar. Manevar „kulbit" može uticati na pro-tivnika da promaši, ukoliko je vec izvršio pozicioniranje aviona i izvršio pripremu za ispaljivanje projektila vazduh-vazduh.





























Tablice pretvaranja

Mah(Mach) 1 je brzina zvuka. Brzina zvuka nije konstantna i zavisi od visine. Avion koji leti brzinom od 1.0Maha na nivou mora leti brzinom od 1223 km/h (660 knots)
Visina (ft) Visina (m) Temperatura (c) MPH Čvorova (knots) km/h
0 (nivo mora) 0 (nivo mora) 15 761,6 660 1,223
10,000 3,281 -4.8 734.9 638 1,182
15,000 4,921 -14.7 721.2 627 1,161
20,000 6,562 -24.6 707.3 614 1,138
25,000 8,202 -34.5 693.1 602 1,116
30,000 9,843 -44.4 678.5 590 1,093
35,000 11,483 -54.3 663.7 577 1,069
40,000 13,213 (-60?) 659.7 572.6 1,061
Preko 40,000 Preko 13,213 (-60?-hladnije?)     1,060
